Aujourd'hui j'ai décidé de rajouter une carte son dans mon poste Yaesu FT-897. Je pense que d'autres modèles de poste ont de la place dans le châssis pour faire la même intégration.

Pourquoi ? Tout simplement parce que j'en avais assez de tous ces câbles, interfaces externes, etc. Aussi pour être opérationnel avec n'importe quel PC si je sors en portable.

La solution est toute simple. Comme je n'ai pas de pack batterie dans mon poste, il y a plein de place disponible pour y rajouter tout un tas de truc ;-)

J’ai donc commencé par une interface audio.

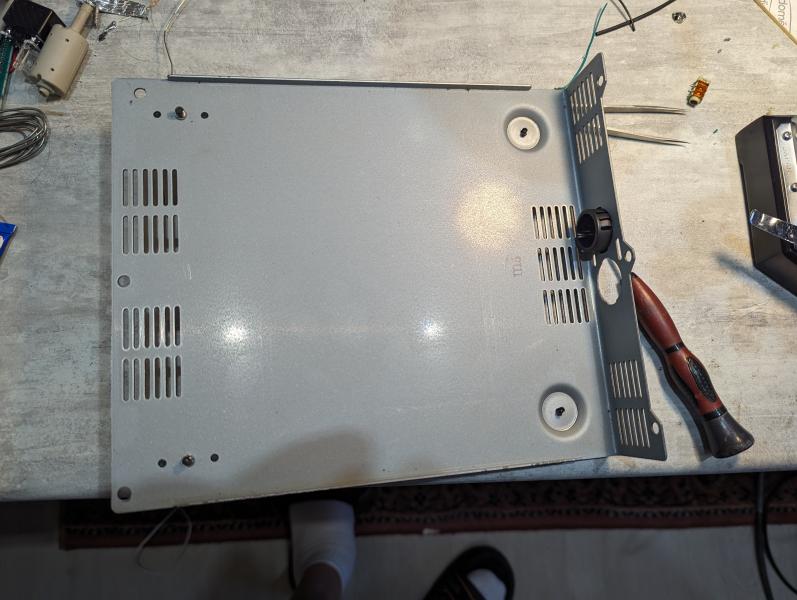

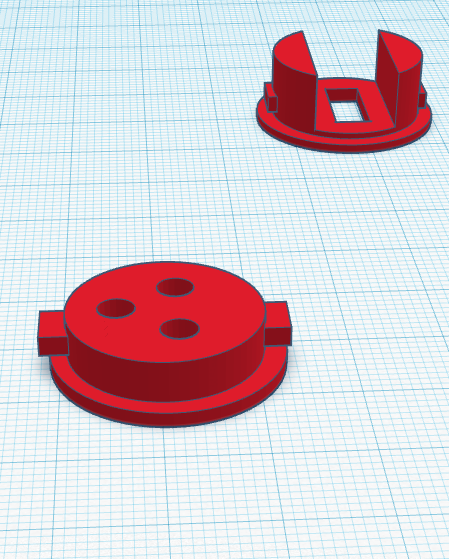

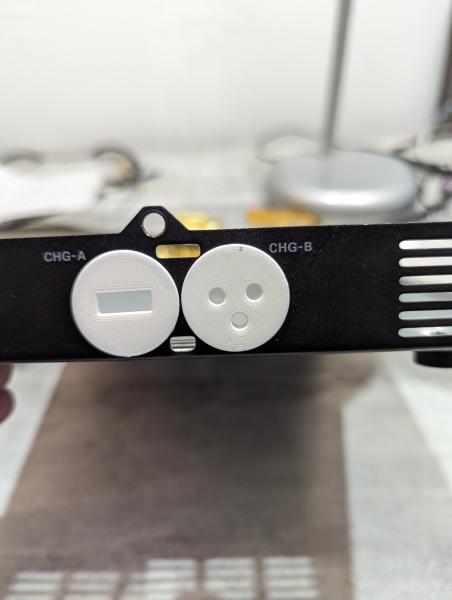

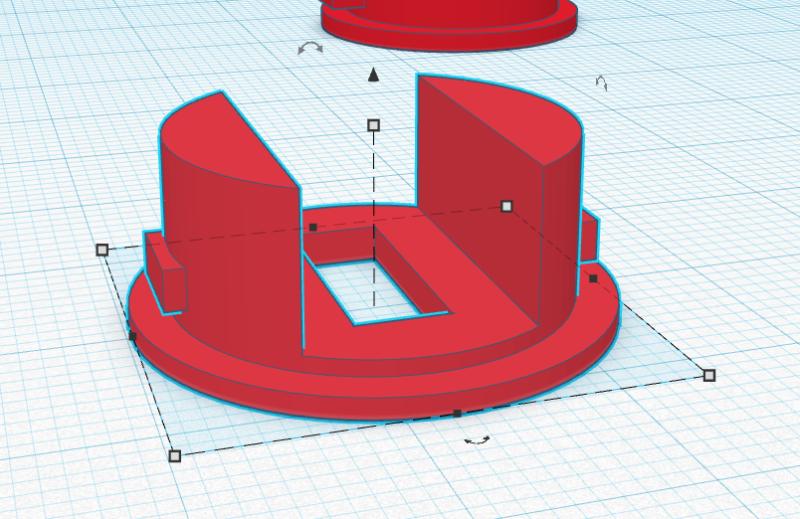

on commence par enlever les deux bouchons à l'arrière du poste (CH1 et CH2). J'ai dessiné deux nouveaux bouchons. le premier pour accueillir l'interface USB et le second un simple passage de câble. Les deux trous libres sont réservés pour une prochaine modification

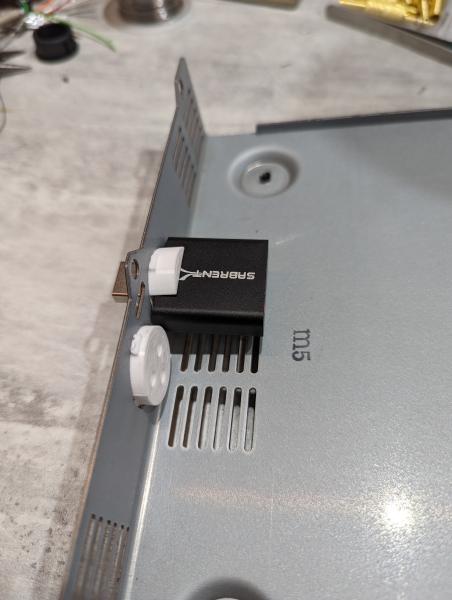

l'interface audio vient d'un célèbre fournisseur qui livre en 24 heure  SABRENT Carte Son Externe, Adaptateur Audio USB vers 3,5mm Jack, Aluminium compatible avec Windows, Mac

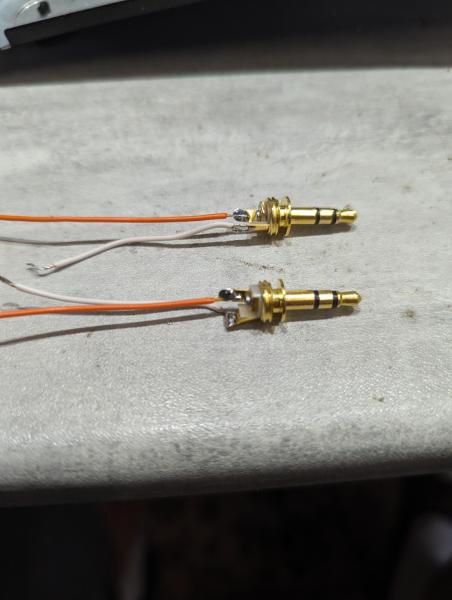

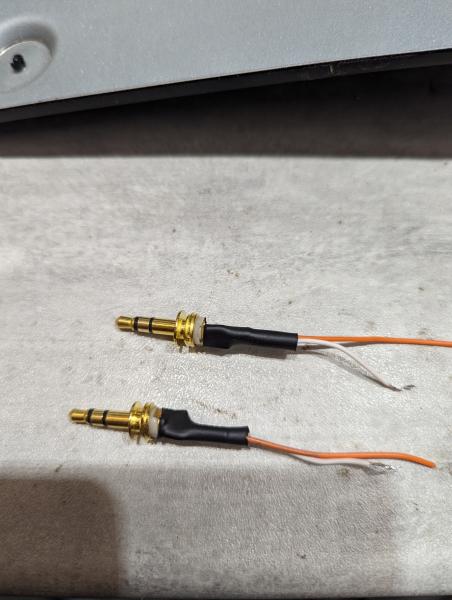

Préparation des prises jack 3.5mm trouvées chez le même fournisseur. Je ne me sert que de l'extémité et de la masse. J'ai donc coupé la connexion de la broche qui ne sert à rien. Ne mettez pas les deux cannaux en // . Ca ne sert à rien et le niveau audio sera plus bas ! Bien entendu, il faut tout isoler avec de la gaine rétractable. Il NE FAUT PAS QUE LE CHASSIS DE LA PRISE USB TOUCHE LE CHASSIS DU POSTE !!!

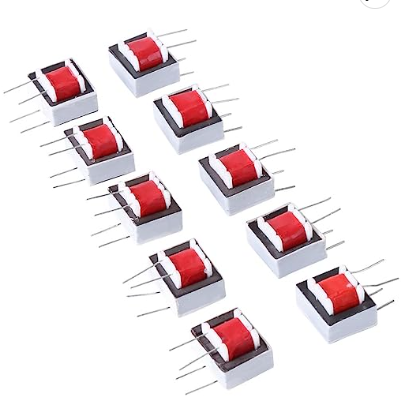

il faut aussi vous procurer des transformateurs audio 600 ohms 1:1. Il en faudra 2 pour ce montages (vendu par 10 à 13€, toujours chez le même vendeur. Ils servent à isoler galvaniquement le poste et votre PC.

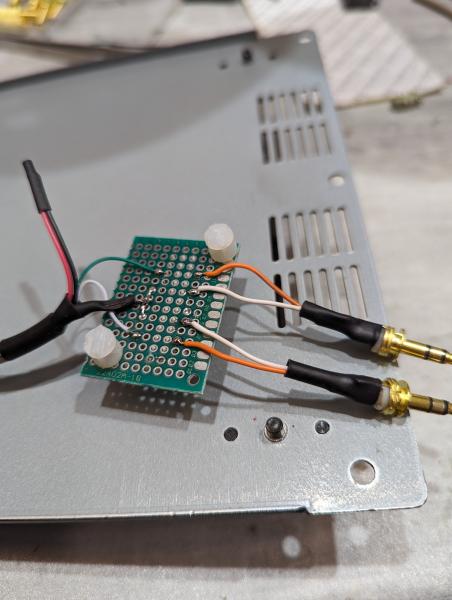

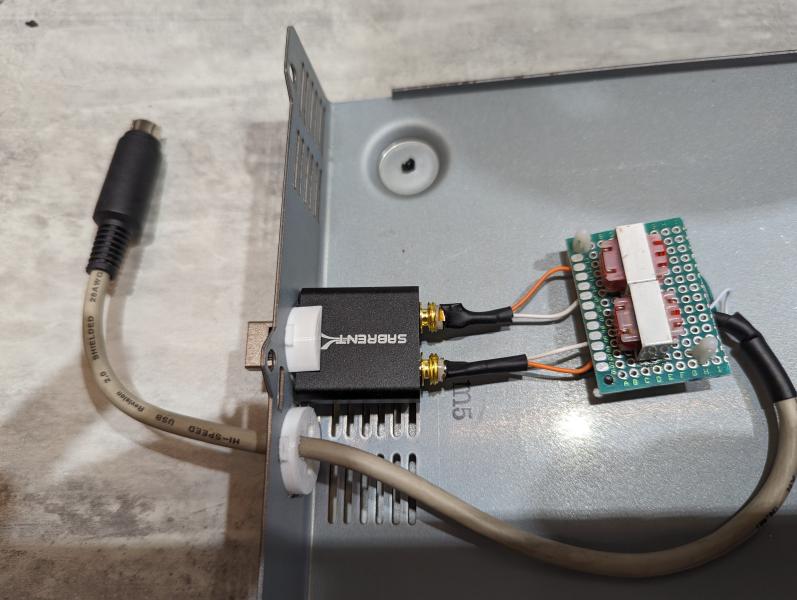

j'ai monté les deux transfos sur un bout de plaquette à pastilles, soudé les deux prises jack qui iront se connecter à l'adaptateur audio et soudé les trois fils qui iront sur une fiche mini-Din 6 broches qu'on branchera à la prise DATA du poste. Je vous laisse le soin de vérifier le brochage de la prise de votre TRX
J'ai utiliser de la colle bi-composant pour fixer le tout sur le couvercle du poste et en intercalant des pieds en plastique

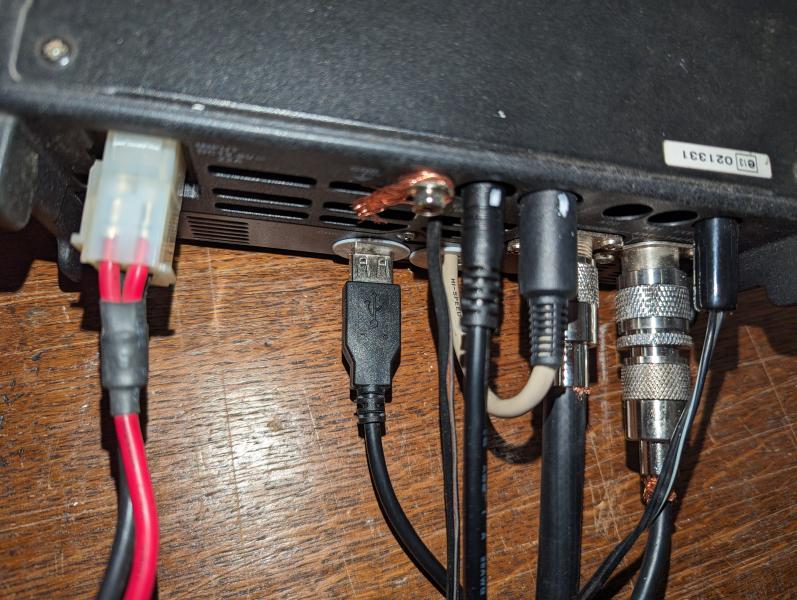

Il ne reste plus qu'à refermer le poste (6 vis) et à brancher la prise DATA et à tester le tout

Je me répète, mais le chassis de l'adaptateur audio USB ne doit pas entrer en contact avec le chassis du poste. Vous perderiez tout l'utilité des transformateurs d'isolation.
